Как самому сделать светодиодную подсветку на кухне?

Светодиодная подсветка для кухни: схема подключения своими руками

Правильное освещение на кухне должно иметь несколько подсветок: общее, над обеденным столом и рабочей зоной. В качестве светильников можно использовать лампы накаливания, энергосберегающие и светодиодные лампы. Светодиодная (led) подсветка – наиболее подходящий вариант для кухонного помещения. Преимущества полупроводникового устройства – экономичность и долговечность. Недостаток – высокая стоимость. А вот как выглядит современный дизайн кухонного гарнитура, можно посмотреть тут.

Варианты подсветки

Led – подсветку можно выполнить из отдельных элементов или готового светильника.

    Накладные линейные элементы. Продаются поштучно или модулями. Соединение производится при помощи специального переходника, что дает возможность получить светильник любой длины.

Накладные точечные светильники. Готовые осветительные приборы.

Сенсорные светодиоды. Сенсорный выключатель могут иметь линейные и точечные светодиоды. Для включения и выключения достаточно прикосновения к определенной точке корпуса светильника, обозначенной синим светодиодом.

Врезные точечные и накладные светильники.Светильник для кухни под шкафы монтируются в нижнюю полку.

Светодиодные ленты. Набор цветных светодиодов удобен тем, что является готовым светильником, длина которого может быть любой (можно отрезать участок ленты).

Расположение светильников на кухне:

    Под навесными шкафами. Направление освещения вниз. Подсветка рабочей зоны на кухне должна быть максимальная.

Под вытяжкой. Плита и прилегающая к ней рабочая поверхность должны иметь освещенность не меньше, чем над мойкой. Направление освещения вниз.

  • В стеклянных дверцах навесных шкафчиков. Свет мягкий, рассеянный.
  • Над верхними шкафчиками. Направление светового потока в потолок.

  • Под столешницей для подсветки содержимого нижних шкафчиков.
  • Подсветка стеклянной столешницы изнутри.
  • Подсветка барной стойки.

  • Светящаяся скиналь на стеновой панели между верхними и нижними шкафчиками. Освещение идет изнутри, не имеет направленного светового потока. Можно установить подвесную люстрю на кухню.
  • Скиналь – это декоративная стеклянная панель с фотопечатью и светодиодной подсветкой. Для установки декоративного фартука требуется ударопрочное стекло (5,6,8 мм), Лед-светильники или светодиодная. Подсветка может осуществляться с торца или тыльной стороны.

    При торцевой подсветке светодиоды крепятся на верхний и нижний край стекла с помощью алюминиевого профиля. Вариант подсветки с тыльной стороны осуществляется за счет монтажа светодиодов за стеклом, в специально подготовленной нише. В первом случае освещение будет более равномерным. Во втором варианте самый яркий участок – это местонахождение диода.

    А вот какие бывают виды кухонных гарнитуров, можно посмотреть тут.

    В зависимости от цвета скинали подбирается оттенок стекла:

    1. осветленное Оптивайт для белой;
    2. обычное закаленное стекло для цветной.

    Основные правила установки подсветки:

    1. Свет, направленный вверх, ярче светового потока вниз. Может быть цветным.
    2. Нижний свет, за исключением рабочих зон, должен быть мягче, носить рассеянный характер.
    3. При подсветке однотонной скинали применяют цветную ленту RGV.
    4. Цветная панель освещается однотонной теплой или холодной подсветкой.

    Для применения ленты RGV потребуется дистанционный пульт, с помощью которого меняется цветовая гамма подсветки.

    Как сделать своими руками

    Подсветку в кухне можно выполнить с помощью светодиодной ленты.

    Основное требование при выполнении монтажа из ленты – защита от воды. Наилучший вариант – IP65, выдерживающий струю воды. Напряжение – 12 Вт.

    Для получения нужного уровня освещенности используются ленты с 30 диодами на погонный метр. Мощность диодов для рабочей зоны – 12 люменов каждый, для остальной подсветки – 5 люменов.

    Эквивалентность светодиодной ленты лампам накаливания:

    1. 30 диодов мощностью 12 люменов = 24 Вт;
    2. 30 диодов по 5 люменов = 10 Вт.

    Для получения более яркого света можно применить с большим количеством диодов: 60, 120.

    Для установки подсветки из светодиодной ленты потребуются:

    • лента диодная необходимой длины;
    • алюминиевый профиль;
    • блок питания 12 В;
    • выключатель;
    • кабель;
    • вилка;
    • термоусадочная трубка;
    • паяльник;
    • припой;
    • канифоль;
    • клеящаяся.

    А вот как выглядит угловая кухня с барной стойкой и как её можно подсветить. указано тут.

    На видео – подробная инструкция как сделать своими руками:

    Алюминиевый профиль, в который будет помещен светильник, облегчит установку. При выборе блока питания надо учитывать потребляемую мощность ленты и иметь запас не менее 25%. Например, 1 м ленты требуется 7,2 Вт. На 2 м потребуется 14,4 Вт, с запасом понадобится блок питания не менее 18 Вт.

    Выключатель подбирается по желанию и может быть простым кнопочным, сенсорным (реагировать на прикосновение), инфракрасным, в виде диммера (светорегулятора) или блока управления несколькими цветными.

    Подключение нескольких лент к электропитанию можно осуществлять только параллельно.

    Также вас сможет заинтересовать информация о том, как происходит встраивание встроенного холодильника в кухонный гарнитур и как организовать подсветку кухни.

    Соединение ленты с кабелем должно происходить с помощью пайки.

    Кнопочный выключатель устанавливается до блока питания. Диммер или блок управления – после блока питания.

    Сама лента крепится к поверхности шкафчиков двухсторонней клеящейся лентой.

    Недочеты, на которые следует обращать внимание:

    1. деформация диодной ленты (будет некачественное крепление);
    2. срок годности скотча (влияет на удержание ленты);
    3. не включать диоды сразу после установки (дать контактам время высохнуть, иначе от разогрева произойдет отклейка ленты).
    Читать еще:  Что прочнее фанера или ДСП?

    Варианты мест монтажа на нижней стороне навесного шкафчика:

    1. Посередине рабочей поверхности. В этом случае освещается только рабочая плоскость. Не требуется профиль.
    2. Установка вплотную к стенке. Свет рассеивается равномерно на рабочую поверхность и стену.
    3. В углу между шкафчиком и стеной. Световой поток направлен в помещение. Для установки необходим угловой профиль и рассеиватель.

    Использование светодиодной ленты – один из самых популярных способов подсветки на кухне. Он доступен по цене, технически несложен.

    А вот как выглядит угловой кухонный гарнитур для маленькой кухни и как осуществить подсветку в комнате, можно увидеть тут.

    Многозональное освещение помещения необходимо для комфортного пребывания на кухне, как повара, так и членов семьи. Правильно сделанная подсветка усиливает дизайнерский замысел, создает уютную и комфортную атмосферу. Светодиодные светильники – долговечны, экономичны, наиболее востребованы для установки дополнительного освещения кухонных гарнитуров. В других наших статьях вы можете ознакомится с угловыми розетками для кухни.

    Как сделать подсветку фартука на кухне?

    Обзор вариантов освещения

    Обычное размещение люстры на кухне по центру, это не самое оптимальное положение, поскольку стоя у стола, хозяйка закрывает собой свет и на место производства падает тень. Выход из сложившейся ситуации, установка источника света над рабочим местом, под навесным шкафом.

    Сейчас, когда светодиодные источники света перестали быть экзотикой и перешли в разряд товара широкого потребления, есть возможность самостоятельно произвести установку подсветки на кухонный фартук и над рабочим местом. Идеи освещения для кухни мы уже рассматривали в одной из наших статей.

    В данной статье, мы не будем рассматривать лампы накаливания и люминесцентные светильники. Так для установки ламп накаливания или галогенок нужно предпринимать меры, предотвращающие возгорание и исключить термический контакт, а люминесцентные светильники достаточно большие по габаритам.

    Светодиодные светильники лишены таких недостатков, а с помощью светодиодных лент можно осветить самый сложный интерьер. Кроме того, в дизайнерских решениях изготавливают фартук из стекла, с нанесенным рисунком, который подсвечивается с помощью RGB цветной ленты или же освещая ниши над и под полками. Такая подсветка фартука на кухне придает неповторимый шарм помещению, располагая к эмоциональному отдыху и настрою.

    Инструкция по монтажу

    Для установки ленты нужно следовать инструкции, и у вас все получится. Предоставленные ниже простые правила помогут вам самостоятельно сделать освещение фартука на кухне светодиодной лентой:

    1. Для подсветки рабочего места, цветной диапазон лучше всего подходит холодный или натуральный свет.
    2. Ленту для установки лучше брать в силиконовой защитной оболочке, это облегчит чистку в дальнейшем и тем самым увеличит срок эксплуатации. Если нет возможности купить изделие в силиконе, рекомендуем ознакомиться с нашей статьей о том, как защитить светодиодную ленту от влаги.
    3. Перед приобретением блока питания, необходимо узнать мощность будущей подсветки, для каждого типа светодиодов своя мощность потребления. В таблице ниже представлена мощность потребления одного метра светильника.
    4. Мощность блока, обязательно брать с запасом 20%, поскольку работа на пределе возможности приведет к преждевременному выходу из строя источника напряжения.
    5. Отрезание кусков ленты необходимо производить в обозначенном для этого месте с изображением ножниц.
    6. Блок питания нужно устанавливать в таком месте, где его будет легко обслуживать. В то же время он должен быть защищен от влаги, мусора и перегрева.
    7. Место для пайки необходимо аккуратно зачистить от силикона и залудить не перегревая, при этом избегая чрезмерного нагрева подложки и отслоения ее от самоклеющей полоски. Также можно приобрести специальные коннекторы, которые позволят осуществить монтаж ленты без пайки.
    8. Защитите места с открытыми проводами после пайки, используя небольшие отрезки термоусаживающейся трубки соответствующего диаметра.
    9. Чтобы поклеить светодиоды и сделать подсветку кухонного фартука, поверхность нужно обезжирить спиртом, для лучшего результата. В противном случае она периодически начнет отклеиваться и провисать.
    10. В том случае, если планируется делать основное освещение фартука из нескольких лент в ряд, а не фоновую подсветку на кухне, необходимо побеспокоится о хорошем теплоотводе. В качестве теплоотвода можно использовать алюминиевые пластины, металлические корпуса или светоотражатели от старых, отслуживших свое светильников.

    Эти 10 правил помогут вам сделать подсветку кухонного фартука своими руками. Также рекомендуем просмотреть видео, на которых рассмотрены 2 варианта монтажа: одноцветной и RGB светодиодной ленты.

    Фото примеры готовых работ

    Напоследок рекомендуем вам просмотреть фото подсветки фартука на кухне светодиодной лентой. Готовые примеры вдохновят вас на создание такого варианта освещения своими руками:





    Вот вы и рассмотрели идеи подсветки кухонного фартука. Надеемся, с помощью предоставленной информации вы сможете самостоятельно сделать освещение рабочей поверхности на кухне!

    Наверняка вы не знаете:

    Самодельная подсветка кухни светодиодными модулями (лентой)

    Если на вашей кухне имеется неосвещенное пространство над навесными шкафчиками, вас может удивить то, как удивительно поменяет атмосферу светодиодная подсветка для кухни, которую вы можете создать своими руками, используя светодиодные модули или светодиодные ленты.

    Сделать подсветку поверх шкафчиков гораздо легче, чем расположить ее под ними в связи с тем, что сами источники света, светодиодные модули или ленты, не видны, и, таким образом, конструкцию не надо скрывать от посторонних глаз, как в случае с расположением светодиодной подсветки под кухонными полочками. Итак, если вас заинтересовал наш проект, готовьтесь увидеть, каким чудесным образом преобразится ваша кухня с новой подсветкой.

    Что вам понадобится для подсветки кухни:

    — светодиодные модули, дающие теплый белый свет;
    — блок питания для светодиодов 12 В, 40 Вт;
    — соединительный провод 0,6 мм кв;
    — шнур питания с вилкой.

    1 шаг. Измерение и подготовка места установки светодиодных модулей

    Мы должны измерить пространство, которое хотим осветить, причем не только длину, но и высоту до потолка – это поможет вам определить мощность светодиодных модулей при их покупке.

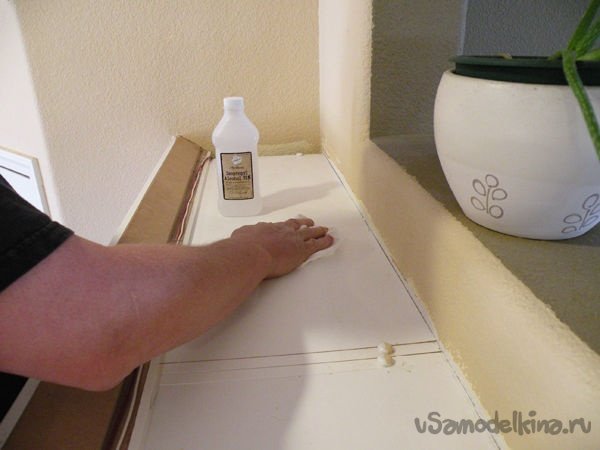

    Подготавливаем поверхность для монтажа светодиодных модулей

    Далее вам необходимо подготовить и очистить верхнюю поверхность полок, чтобы двусторонний скотч надежно удерживал элементы подсветки. Для этого протрите поверхность спиртом и подождите достаточное для его испарения время. Если у вас неровная поверхность с сильным загрязнением, которое вы не можете очистить, то вы всегда можете закрепить модули при помощи винтов, а светодиодные ленты при помощи соединительных зажимов или специального алюминиевого профиля.

    2 шаг. Установка светодиодных модулей или лент подсветки.

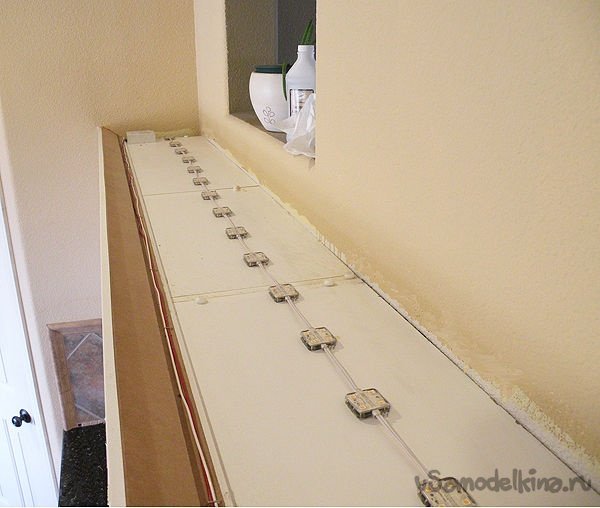

    Светодиодные модули подсветки установлены

    Теперь, когда мы подготовили место установки, можно приклеивать двусторонний скотч и крепить на него элементы нашей кухонной светодиодной подсветки – модули или ленты. Убедитесь, что достаточно плотно прижимаете их, для того, чтобы скотч надежно приклеился к
    элементам конструкции и поверхности полок.

    3 шаг. Монтируем блок питания светодиодных модулей
    Теперь, когда мы закрепили наши светодиоды, пришло время установки блока питания для низковольтных светодиодных конструкций.

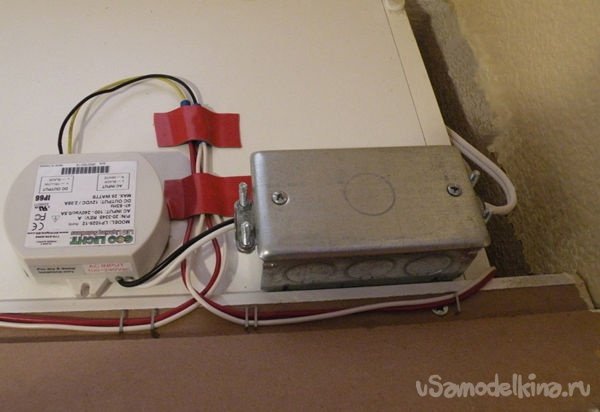

    Блок питания установлен

    Большинство светодиодных модулей и лент питается постоянным током низкого напряжения. В данном случае мы используем блок питания трансформаторного типа постоянного тока 12 В 40 Вт с входным напряжением 220 В переменного тока. Если у вас нет никакого опыта с электричеством высокого напряжения, попросите более опытного товарища помочь вам в подключении питания подсветки. Никогда не подключайте блок питания под напряжением. Подключите блок питания к сети, а к его выходу – светодиодное освещение. Ни в коем случае не оставляйте соединения проводов оголенными, используйте коннекторы или термоусадочную трубку при пайке.

    Как только вы установили трансформаторный блок питания, можно подать питание и, таким образом, приступить к проверке подсветки.

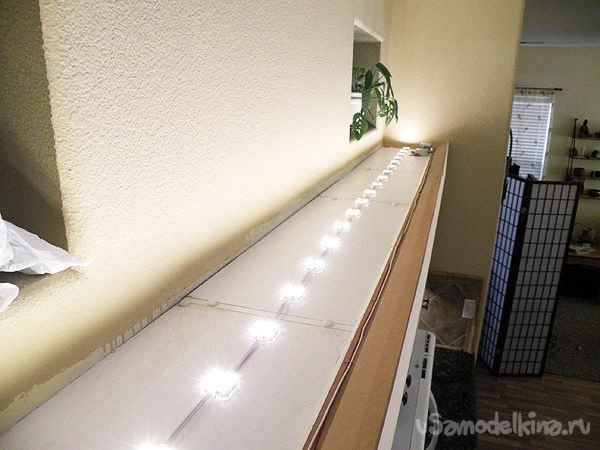

    Проверка кухонной подсветки

    Если она загорается, то вы все сделали правильно. Если же нет, то у нас либо плохое соединение проводов, либо полярность проводов на каком-то участке цепи перепутана.

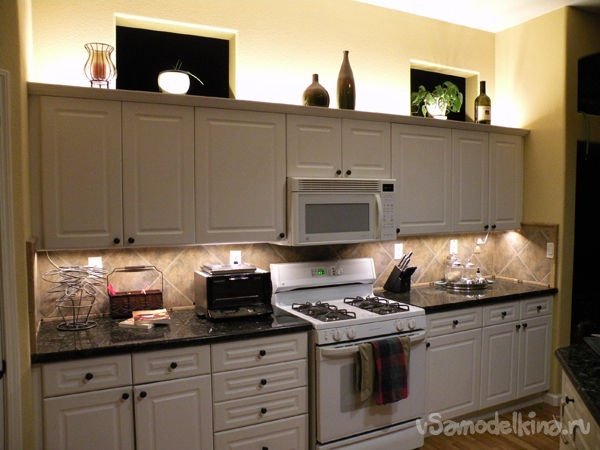

    Обновленный вид кухни

    Как только ваша светодиодная подсветка кухни, сделанная своими руками, наконец загорелась, вы можете очистить рабочее место и добавить к освещенному над шкафами пространству привлекательные элементы декора, например горшки с цветами. Как вы можете видеть на изображении, подсветка привносит совершенно новую атмосферу на кухне, добавляя уют, удобство и привлекательность.

    Устанавливаем светодиодную ленту на кухне своими руками: советы и инструкция

    Светодиоды – источники освещения с отличными характеристиками. Они дают яркий свет с подходящими для глаза характеристиками, экономят электроэнергию, компактны и универсальны. Все это делает их интересным выбором для создания подсветки в различных зонах кухни. Разберемся, как установить светодиодную ленту на кухне своими руками, и какие моменты нужно учесть при монтаже.

    Как подключить и установить светодиодную ленту на кухне?

    Для того чтобы решить проблему, как сделать подсветку на кухне, нужно ответить на несколько вопросов:

    1. Что именно будет подсвечиваться, зачем и какие характеристики света нужны? От этого будет зависеть выбор конкретной диодной ленты, а также способа ее крепления.
    2. Как будет осуществляться подача питания? В зависимости от этого осуществляется выбор блока питания. Разные типы светодиодов требуют напряжения в 12 или 24 вольт. Увидеть нужное значение напряжения можно, если изучить маркировку ленты.
    3. Какие понадобятся возможности для управления? Если схема предусматривает только простейшие возможности (включить/выключить), будет достаточно только выключателя. Для управления спектром или интенсивностью света уже нужны более сложные устройства.

    Решив эти вопросы и подобрав компоненты для составления схемы, можно приступать к ее проектированию. Проект позволит помочь понять, как пойдет лента, какой длины проводники понадобятся для составления схемы и как разместить конкретные компоненты на местности.

    При размещении компонентов схемы стоит учесть, что блок подачи питания нужно поставить как можно ближе к ленте. От ленты до блока должно быть не более 10. Чем короче провода, тем лучше: меньше потери электричества и лучше работа схемы. Устанавливают блок подачи питания обычно скрытно. К нему должен поступать воздух, чтобы осуществить охлаждение. Кроме того, нужно, чтобы до блока подачи питания было просто добраться для ревизии и ремонта.

    Важно! Ленты нельзя сгибать под большими углами или перекручивать. Если нужно оформить сгиб, лучше разрезать ленту и соединить ее заново под нужным углом. Делается это пайкой или с помощью специальных коннекторов.

    Если к блоку нужно подсоединить ленту, длина которой более 5 м, следует разделить ленту и подключить участки по параллельной схеме.

    Подготовка перед монтажом

    Перед тем, как приступать к монтажу, нужно убедиться, что у вас есть все необходимое для работы. Вот что будет нужно:

      Запас ленты нужной длины. Обычно она продается катушками по 12 м, но в большинстве магазинов можно найти и отрезки меньшего метража.

    Важно! Если светодиодами планируется подсвечивать рабочую область кухни, не рекомендуется выбирать разновидности, дающие любые оттенки света кроме «теплого белого». Освещение другого оттенка исказит цвет еды.

    Приготовив все необходимое, можно приступать к работе.

    Как расположить светодиодную ленту на кухне?

    Размещая подсветку надо учитывать правила установки светодиодной ленты на кухне. Задача этих правил – создание комфортных условий для работы. Прежде всего, лента должна быть размещена так, чтобы ее нельзя было задеть случайно во время работы или повредить при открывании дверок гарнитура.

    Свет должен падать таким образом, чтобы руки, посуда или столовые приборы не создавали резких теней. В противном случае подсветка будет только вредить работе. Общий уровень освещенности (верхний свет + подсветка) не должен превышать установленных норм. В противном случае от слишком яркого освещения будут уставать глаза.

    Где же можно ставить подсветку? Вот несколько мест для монтажа:

    1. В навесном шкафчике подсветку можно сделать для того, чтобы было лучше видно, что в нем находится. Внутренние поверхности таких шкафов часто затеняют дверки или верхняя крышка. Подсветка позволит создать комфортную освещенность. Чтобы работать было комфортно, можно установить сенсорный датчик, включающий светодиоды при открывании дверей.
    2. Рабочая зона. Здесь подсветка сделает работу комфортнее, особенно мелкие операции, вроде фигурной нарезки овощей.
    3. Контуры шкафчика, барной стойки и т.д. Тут подсветка будет выполнять декоративную функцию.

    Спроектировав схему и определившись с местоположением светодиодов, можно начинать установку.

    Последовательность установки


    Порядок выполнения операций при установке подсветки на кухне таков:

    1. Нарезаем ленту на куски нужной длины.
    2. Припаиваем к клеммам 2 провода. Здесь нужно строго соблюдать полярность, поэтому лучше брать провода разного цвета. К примеру, от клеммы «+» ведем красный провод, а от «-» — черный.
    3. Изолируем место пайки. Лучше сделать это с помощью термоусадочной трубки. Она натягивается на место контакта так, чтобы на 3-4 см выходить от него с обеих сторон. После этого она хорошенько прогревается строительным феном. Такая изоляция выглядит опрятно, да и качество защиты на высоте.
    4. Размечаем отверстия на мебели, просверливаем их дрелью, прикручиваем на саморезы алюминиевый профиль.
    5. Внутрь профиля клеим полоску двустороннего скотча. На вторую сторону закрепляем ленту.
    6. Прикручиваем на место трансформатор. К нему заранее стоит прикрепить кусок провода с вилкой. Это прикрепление делается к клеммам первичной обмотки, на которую от сети будет подаваться 220 вольт от бытовой электросети.
    7. Собирается схема, провода от ленты припаиваются к клеммам трансформатора. Присоединяются элементы управления.

    Схема собрана. Осталось подключить питание и проверить ее на работоспособность.

    Инструкция по монтажу

    В процессе монтажа необходимо соблюдать определенные правила для того, чтобы добиться максимальной работоспособности схемы и исключить необходимость проведения частых ремонтов впоследствии.

    Светодиодную ленту лучше покупать с максимальной защитой от влаги. Она целиком помещается в силиконовую трубку. Такая лента стоит несколько дороже. Однако, если учесть, что кухня – это место, где всегда есть риск попадания водяных капель, такие затраты не будут неоправданными.

    Места, в которых можно проводить нарезку ленты, на ней отмечаются специальными значками. Резать ленту в других местах запрещается, поскольку тогда невозможно гарантировать ее бесперебойную работу. После обрезки контакты очищаются от силиконовой трубки. Чтобы иметь возможность спокойно паять, нужно примерно 15 мм чистого пространства.

    Выполнять присоединение проводов к ленте лучше посредством пайки. Коннекторами добиться соединения проще, особенно для многоцветных лент, у которых в управляющих схемах много проводов. Но качество соединения будет низким, при перегибах провода могут просто переломиться. Коннекторы лучше подходят для соединения отрезков ленты.

    Блоки питания стоит подбирать с резервом мощности. Он должен составлять примерно 20% от требуемой мощности (она рассчитывается по количеству диодов). Такой резерв позволит блоку не работать в экстремальных режимах, что продлит его срок службы.

    Заключение

    Светодиодные ленты – отличный источник дополнительного освещения для кухни. С их помощью можно создать подсветку рабочих зон (или декоративную) с минимальными затратами труда. Важно только разобраться с технологией и делать все аккуратно.
